Kiểm tra chụp ảnh bức xạ RT là gì?

Kiểm tra chụp ảnh bức xạ (Radiographic Testing – RT) là phương pháp kiểm tra không phá hủy (NDT) sử dụng tia X hoặc tia gamma để tạo hình ảnh bên trong vật liệu, phát hiện khuyết tật ẩn mà mắt thường không nhìn thấy.

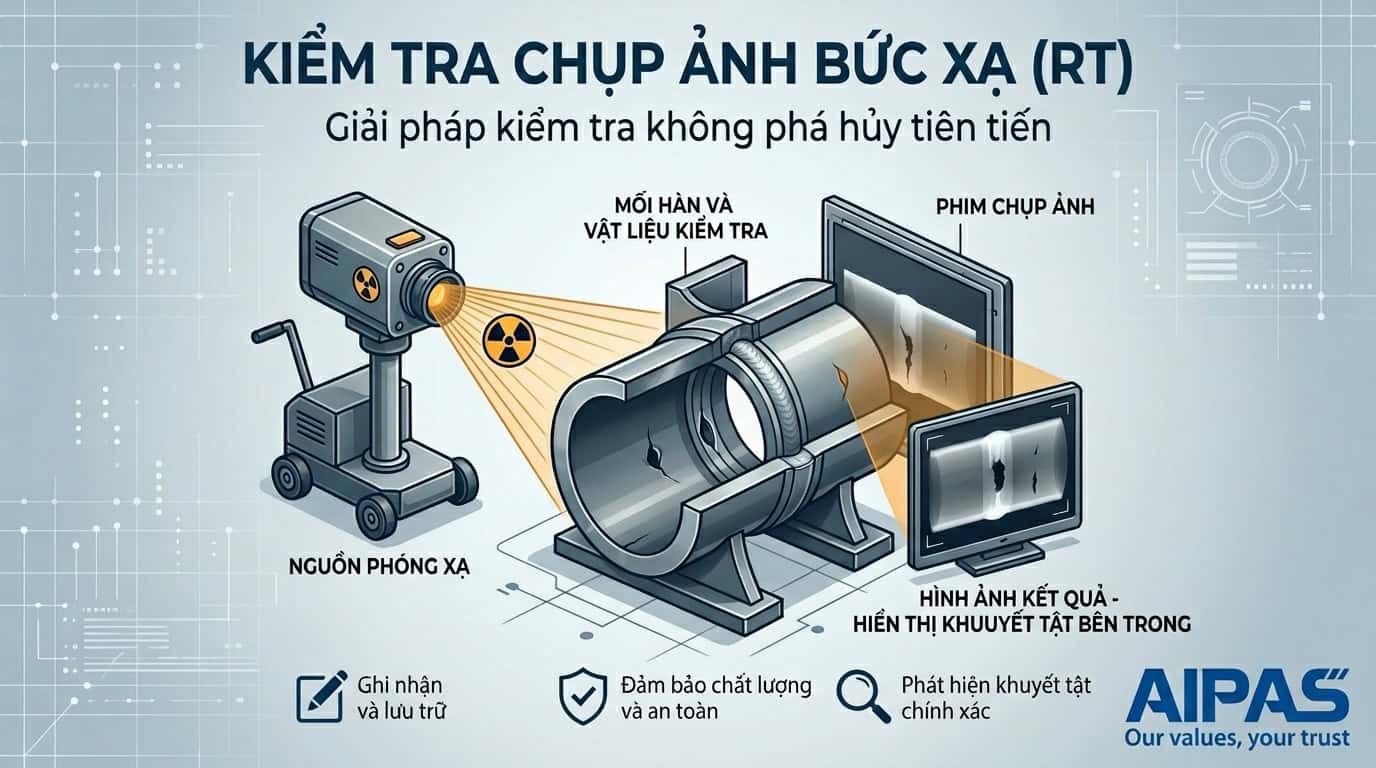

Nguyên lý hoạt động

Khi chùm tia bức xạ xuyên qua vật liệu, các vùng có khuyết tật (lỗ rỗng, vết nứt, tạp chất) sẽ hấp thụ bức xạ khác với vật liệu đặc, tạo ra sự tương phản trên phim hoặc màn hình kỹ thuật số.

Ứng dụng chính của RT

Ngành dầu khí:

• Kiểm tra mối hàn đường ống
• Đánh giá bồn chứa áp lực
• Phát hiện ăn mòn bên trong

Ngành xây dựng:

• Kiểm tra kết cấu thép hàn
• Đánh giá chất lượng chi tiết đúc
• Kiểm tra bê tông cốt thép

Ngành hàng không:

• Kiểm tra bộ phận động cơ
• Đánh giá mối hàn thân máy bay
• Phát hiện vết nứt vi mô

Ngành đóng tàu:

• Kiểm tra mối hàn thân tàu
• Đánh giá bộ phận chịu lực
• Kiểm tra định kỳ kết cấu

Các loại nguồn bức xạ

Tia X:

• Điều chỉnh được năng lượng
• An toàn khi tắt nguồn
• Chất lượng hình ảnh cao
• Phù hợp vật liệu độ dày trung bình

Tia Gamma:

• Nguồn nhỏ gọn, di động
• Xuyên thấu mạnh
• Phù hợp kiểm tra hiện trường
• Chi phí thiết bị thấp hơn

Khuyết tật phát hiện được

✅ Lỗ khí (porosity)
✅ Xỉ hàn (slag inclusion)
✅ Thiếu hàn (incomplete penetration)
✅ Vết nứt (crack)
✅ Lỗ rỗng trong đúc
✅ Tạp chất kim loại
✅ Ăn mòn bên trong

Ưu điểm của phương pháp RT

• Phát hiện khuyết tật sâu: Nhìn xuyên bên trong vật liệu
• Lưu trữ vĩnh viễn: Phim làm bằng chứng chất lượng
• Độ chính xác cao: Xác định vị trí, kích thước khuyết tật
• Đa dạng ứng dụng: Phù hợp nhiều loại vật liệu
• Tiêu chuẩn quốc tế: Được công nhận toàn cầu

Hạn chế cần lưu ý

• Yêu cầu an toàn bức xạ nghiêm ngặt
• Chi phí thiết bị và vật tư cao
• Thời gian thực hiện tương đối lâu
• Cần kỹ thuật viên có chứng chỉ
• Khó kiểm tra hình dạng phức tạp

Quy trình kiểm tra RT chuẩn

Bước 1: Chuẩn bị bề mặt và thiết lập khu vực an toàn
Bước 2: Lắp đặt phim, IQI và nguồn bức xạ
Bước 3: Tính toán và thực hiện chiếu chụp
Bước 4: Xử lý phim (hoặc xử lý ảnh kỹ thuật số)
Bước 5: Đánh giá kết quả và lập báo cáo

Tiêu chuẩn áp dụng

• ASME Section V: Tiêu chuẩn NDT của Mỹ
• ISO 17636: Tiêu chuẩn quốc tế về RT mối hàn
• EN 1435: Tiêu chuẩn châu Âu
• AWS D1.1: Tiêu chuẩn hàn kết cấu thép
• API 1104: Tiêu chuẩn hàn đường ống
• TCVN 6789: Tiêu chuẩn Việt Nam

Yêu cầu an toàn bức xạ

Theo quy định của Bộ Khoa học và Công nghệ:

• Người vận hành phải có chứng chỉ hành nghề
• Thiết lập vùng kiểm soát với biển báo rõ ràng
• Sử dụng thiết bị đo liều cá nhân
• Tuân thủ khoảng cách an toàn
• Có kế hoạch ứng phó sự cố

Công nghệ RT hiện đại

Digital Radiography (DR):

• Xử lý nhanh, không cần phim
• Lưu trữ và chia sẻ dễ dàng
• Tăng cường hình ảnh bằng phần mềm
• Thân thiện môi trường

Computed Radiography (CR):

• Sử dụng tấm phosphor
• Kết hợp ưu điểm phim và kỹ thuật số

Real-time Radiography (RTR):

• Quan sát trực tiếp
• Phù hợp dây chuyền sản xuất

Kết luận

Kiểm tra chụp ảnh bức xạ (RT) là phương pháp NDT không thể thiếu trong công nghiệp hiện đại, đảm bảo chất lượng sản phẩm và an toàn vận hành. Việc lựa chọn đơn vị cung cấp dịch vụ RT uy tín, tuân thủ đúng quy định về an toàn và có đội ngũ kỹ thuật viên được cấp chứng chỉ quốc tế là yếu tố quan trọng để đảm bảo kết quả kiểm tra chính xác và đáng tin cậy.
